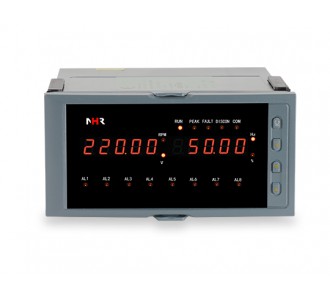

NHR-3800系列電廠專用轉速表
■概述：
NHR-3800系列電廠專用轉速表適用于測量發電機組轉速，儀表雙屏顯示轉速、電壓、頻率、百分比轉速，有峰值記憶顯示、斷線報警、故障（蠕動）報警、8路繼電器跟隨百分比轉速輸出、模擬量變送輸出、RS232/485通訊接口等功能。支持標準MODBUS RTU通訊協議，可組網實現數據的集中管理。
■產品特點
●雙屏五位LED數碼顯示。
●可直接顯示轉速、電壓、頻率、百分比轉速值。
●有斷線報警、故障（蠕動）報警功能，可同時選擇8路繼電器報警跟隨百分比轉速輸出功能。
●具有模擬量變送輸出功能。
●支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
■技術參數
|
輸入 |
|
|
輸入信號 |
PT：0.5－250VAC |
|
|
M：適用NPN，PNP型電壓脈沖，4－20mA2線制脈沖，TTL脈沖等 |
|
測量頻率 |
PT信號：0.3～150Hz，標準脈沖信號0.3～10KHz |
|
測控周期 |
0.2秒 |
|
顯示范圍 |
0～9999.9；基本誤差：小于0.05％FS |
|
輸出 |
|
|
輸出信號 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V，0-10V |
|
輸出負載 |
電流型≤480Ω，電壓型≥250KΩ |
|
報警輸出 |
繼電器，容量：AC220V/2A，DC24V/2A |
|
通訊輸出 |
MODBUS-RTU協議，RS485傳輸距離≤1000米；RS232傳輸距離≤10米；信號傳輸率≤9.6kbps |
|
饋電輸出 |
24VDC、12VDC可選，負載能力小于100mA |
|
電源 |
|
|
電源 |
AC/DC100-240V 50/60Hz |
|
功耗 |
≤10W |
|
其它參數 |
|
|
工作溫度 |
0～50℃(無凝露、無結冰) |
|
相對濕度 |
25%～85%RH |
|
保存溫度 |
-10～60℃(無凝露、無結冰) |
■儀表選型
|
①規格尺寸 |
③輸出類型 |
||
|
代碼 |
寬*高*深 |
代碼 |
輸出類型(負載電阻RL) |
|
A |
160*80*130mm |
X |
無輸出 |
|
②輸入類型 |
|||
|
代碼 |
測量類型 |
||
|
PT |
0.5V－250VAC |
||
|
④饋電輸出 |
⑤供電電源 |
||
|
代碼 |
饋電輸出 |
代碼 |
供電范圍 |
|
X |
無輸出 |
A |
AC/DC100～240V |
■備注：
1、儀表標配故障報警，斷線報警以及8路繼電器報警輸出。
2、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
型號舉例：NHR-3800A-MPT-0/X-A。
?
