FUL型導熱油散熱器

一、FUL導熱油散熱器概述

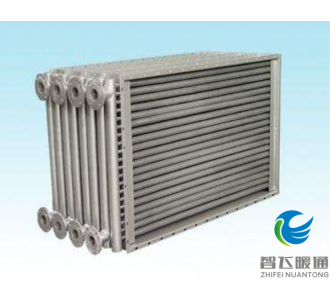

   1．FUL導熱油散熱器采用工藝先進，傳熱性能高的無縫鋼管軋鋁翅片制成，由鋼制多孔板框架支撐鋼鋁復合散熱翅片管組成；

   2．FUL導熱油散熱器廣泛應用于空氣加熱、冷卻及余熱回收等大中型換熱器系統中；

   3．FUL導熱油散熱器熱交換中的工作介質：導熱油（≤300℃）；

   4．FUL導熱油散熱器型號規格表示說明：GL①×②-③
                      ①、 ②—分別為散熱器長，寬尺寸分米化整

                  ③—表示散熱管的排數

         舉例：FUL10×5-6表示：表面長1000mm,寬500,由6排散熱管組成。

  二、FUL導熱油散熱器結構特征

  1．FUL導熱油散熱器采用鋼制雙回路(二排)、或多回路(四排、六排)結構，翅片管采用鋼鋁冷軋復合成型工藝，基管Ф18*2mm，片高10mm,片厚0.3mm，片距3mm，承壓高，耐腐蝕；

  2．翅片管式換熱器的散熱排管全叉排排列，并用單獨彎頭管連接；

  3．FUL導熱油散熱器熱交換性能良好，可替代鋼制翅片管散熱器使用；

  4．散熱管特性：

       散熱面積：0.64m²/m  肋化系數：14.56

       肋通系數：15.8     凈面比：0.53
