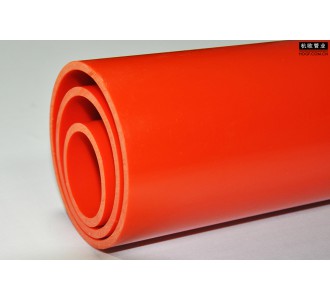

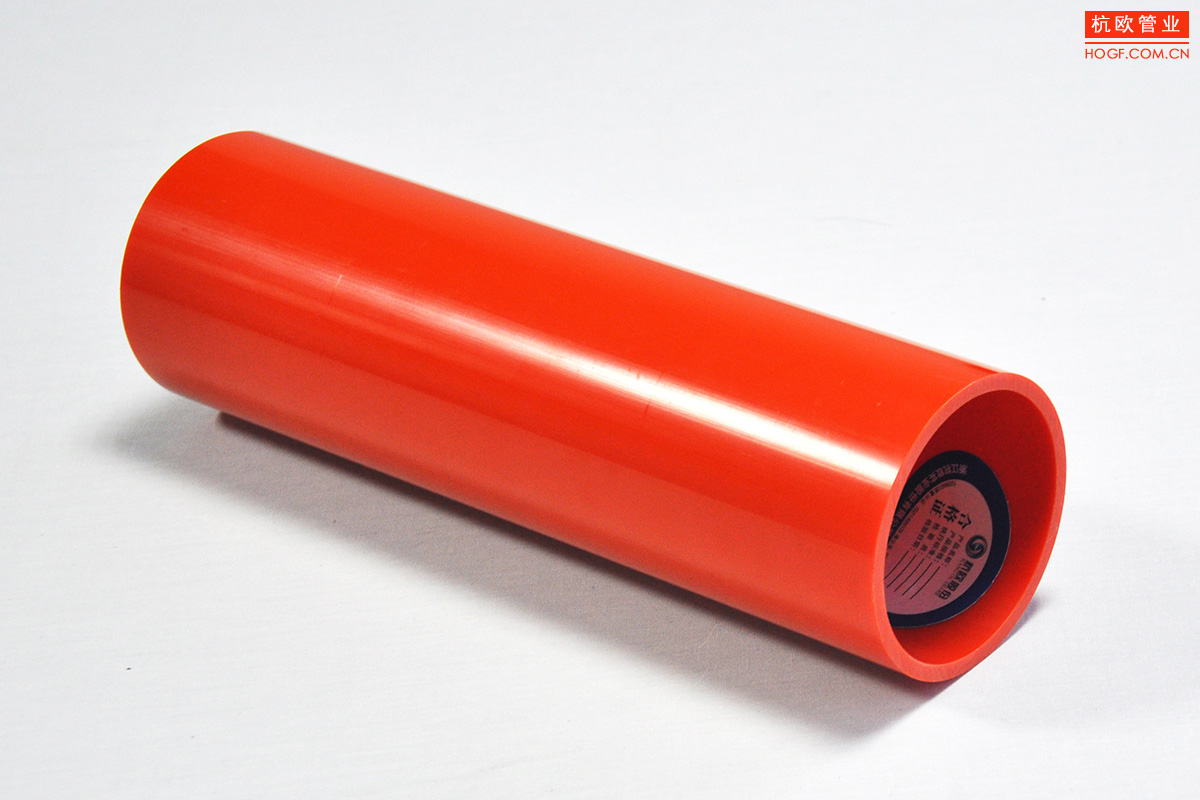

復合增強CM實壁管
是采用幾種高分子量的高聚物復合共混改性，通過先進的加工工藝擠出成型的高性能新型管道。
復合增強HFCM實壁管具有高度強、高韌性、抗壓強、阻燃性好、耐腐蝕等特點。產品可代替鍍塑或鍍鋅鋼管，橫穿馬路或穿越橋梁作為通信電纜保護管，可代替MPP、PE管等非開挖管道。產品按結構分為：復合增強CM實壁管材、復合增強CM雙壁波紋管材以及復合增強CM多孔一體管材；產品按用途分為：I型、II型和III型，I型為通信光電纜保護用，II為電力電纜保護用，III型為戶外外掛專用。
產品應用范圍廣：廣泛適用于戶外橋梁外掛、隧道、輕軌、機場、地鐵、場館、房產等各建筑領域的埋地通信光（電）纜保護、電力電纜保護等。
規格型號
|
序列 |
公稱規格（外徑*壁厚）mm |
平均外徑mm |
厚壁mm |
備注 |
|
1 |
50*3.0 |
50 |
3.0 |
/ |
|
2 |
50*4.0 |
50 |
4.0 |
/ |
|
3 |
56*2.8 |
56 |
2.8 |
/ |
|
4 |
63*3.0 |
63 |
3.0 |
/ |
|
5 |
63*4.0 |
63 |
4.0 |
/ |
|
6 |
75*4.0 |
75 |
4.0 |
/ |
|
7 |
75*5.0 |
75 |
5.0 |
/ |
|
8 |
90*4.0 |
90 |
4.0 |
/ |
|
9 |
90*5.0 |
90 |
5.0 |
/ |
|
10 |
100*5.0 |
100 |
5.0 |
/ |
|
11 |
110*5.0 |
110 |
5.0 |
/ |
|
12 |
110*7.0 |
110 |
7.0 |
/ |
|
13 |
112*6.0 |
112 |
6.0 |
/ |
|
14 |
125*5.0 |
125 |
5.0 |
/ |
|
15 |
125*7.0 |
125 |
7.0 |
/ |
|
16 |
139*5.0 |
139 |
5.0 |
/ |
|
17 |
139*6.5 |
139 |
6.5 |
/ |
|
18 |
160*5.0 |
160 |
5.0 |
/ |
|
19 |
160*6.0 |
160 |
6.0 |
/ |
|
20 |
163*6.5 |
163 |
6.5 |
/ |
|
21 |
167*7.0 |
167 |
7.0 |
/ |
|
22 |
167*8.0 |
167 |
8.0 |
/ |
|
23 |
181*7.0 |
181 |
7.0 |
/ |
|
24 |
181*8.0 |
181 |
8.0 |
/ |
|
25 |
190*7.5 |
190 |
7.5 |
/ |
|
26 |
192*8.0 |
192 |
8.0 |
/ |
|
27 |
200*7.0 |
200 |
7.0 |
/ |
|
28 |
200*8.0 |
200 |
8.0 |
/ |
|
29 |
219*9.0 |
219 |
9.0 |
/ |
|
30 |
225*10.0 |
225 |
10.0 |
/ |
|
31 |
250*10.0 |
250 |
10.0 |
/ |
|
32 |
250*12.0 |
250 |
12.0 |
/ |
產品性能
|
項目 |
實壁管技術指標 |
|
|
落錘沖擊（20kg,5m,22℃） |
9/10 |
|
|
維卡軟化溫度℃ |
1型》80（通信光電纜保護用） |
|
|
1型》93（電力電纜保護用） |
||
|
縱向回縮率 |
《5 |
|
|
扁平試驗 |
壓制50%無破裂、無分層 |
|
|
密度/（kg/m3) |
《1500 |
|
|
拉伸強度Mpa |
》40 |
|
|
斷裂伸長率% |
》120 |
|
|
環剛度（KN/m2) |
普通版 |
》16 |
|
加強版 |
》32 |
|
|
超強版 |
》50 |
|
|
耐候性* |
顏色變化級》3 |
|
|
拉伸強度保持率》80% |
||
|
阻燃性 |
氧指數OI》32 |
|
|
自熄時間《30s |
||
|
體積電阻率Ω.m |
》1*10" |
|
|
靜摩擦系數 |
《0.35 |
|
|
連接密封性（0.005 Mpa水壓在20℃下保持30min) |
無泄漏 |
|
補充說明
|
復合增強cm實壁管與鍍鋅鋼管、MPP電力管、玻璃鋼管等各性能比較 |
||||
|
性能類別 |
復合增強cm實壁管 |
鍍塑鋼管與鍍鋅鋼管 |
MPP電力管 |
玻璃鋼管 |
|
高韌性（20kg，5m，22℃） |
無破裂 |
無破裂 |
無破裂 |
破裂 |
|
耐腐蝕性 |
好 |
差 |
好 |
好 |
|
耐老化，使用年限 |
耐老化性好，戶外使用50年，埋地70年以上 |
耐老化性差、使用年限20年左右 |
只能用在埋地，50年 |
埋地30年 |
|
阻燃性 |
阻燃性好，離火即熄滅 |
阻燃性好 |
易燃燒 |
易燃燒 |
|
絕緣性 |
好 |
差、易產生電渦流 |
好 |
好 |
|
抗壓性 |
好 |
強 |
差 |
好 |
|
重量 |
輕，只有鍍鋅鋼管1/5，安裝強度低 |
很重，安裝勞動強度大 |
輕 |
重 |
|
連接方式 |
承接膠水連接，方便快捷 |
焊接連接復雜 |
焊接連接工藝復雜 |
膠圈承接，方便 |
|
施工費用 |
低 |
高，要鋪好地基 |
中 |
低 |
|
穿線方便 |
內壁光滑，穿線容易 |
內壁不光滑，摩擦力大，穿線阻力大 |
內壁光滑，穿線容易 |
內壁不光滑，摩擦力大，穿線阻力大 |
?
