3、控制面板概述

① 液晶顯示屏(LCD)

② 方向鍵 使用此鍵可以進行功能和設定操作。同時在4通道設備中，可作為4個照射頭（CH1/CH2/CH3/CH4）開關控制按鍵。

③取消鍵(ESC) 停止操作或從功能菜單中退出。

④保存鍵(ENT) 使用此鍵可以將設置存儲在設備中。

⑤設置鍵（SET) 使用此鍵可以進入設定模式。

⑥運行/停止鍵(RUN) 程序運行或停止。

4、后面板概述

① RS232接口。

② 電源開關。

③ 電源插座。

④ 照射頭接口。

⑤鍵盤鎖 鎖定后禁止參數設計，但可進行正常照射。

⑥ 腳踏開關接口。

UV固化機操作方法

1、開機準備

在使用本設備前，請根據需要連接腳踏開關、照射頭、電源線，注意照射頭不在對人的方向上打開電源開。

腳踏開關插頭一端根據需要接入控制器后面板腳踏開關接頭CH1(或者CH2\CH3\CH3),另一端接入GND.然后扭緊螺絲固定住。

照射頭插入時請勿用力插拔，通過旋轉找準方向輕輕插入即可自動鎖死。捏住照射頭連接處彈片輕輕一拉即可取下。

注意：

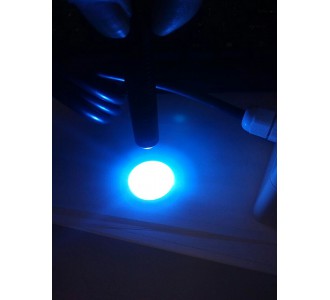

照射頭放射出的紫外線對人體有害，請勿照射人體尤其是眼睛，使用時請佩戴RUNLED防護眼鏡。使用及剛使用完設備后，照射頭溫度非常高，為避免***，請注意不要觸碰。

2、照射模式說明

根據開機后頁面對比

打開后面板鑰匙鎖，按RUN進行運行狀態和停止狀態進行切換

停止狀態如下：

3、參數設置

停止狀態下按SET鍵進入設置頁面，通過方向鍵進行設置，設置好后按ENT鍵進行保存，按ESC鍵不保存設置退出設置頁面，相應設置通過反白表示如下圖：

每個通道都有5種模式可以選擇

A:代表自動模式，可以進行功率和***時間設置。

M:代表手動模式，可以進行功率設置。

ST:代表STEP模式，可以進行步數設置 ，前邊數字代表步數。選中ST后，反白在T上可通過SET鍵進入具體步驟設置。

CLOSE：代表該通道關閉，不進行照射。

PS:代表脈沖工作方式，此模式循環STEP模式，循環次數可設定。
