榮達(dá)信®RJ-H90高強(qiáng)環(huán)氧砂漿（油性）

——兼具高強(qiáng)度、高粘接的特性

RJ-H90高強(qiáng)環(huán)氧砂漿是一種用于嚴(yán)酷環(huán)境的混凝土修補(bǔ)和加固施工的專用材料。適用于水工建筑抗沖磨損、抗氣蝕、抗凍融環(huán)境下的混凝土修復(fù)；化工廠、碼頭、橋梁、涵洞、機(jī)場(chǎng)跑道等混凝土修補(bǔ)。具有高強(qiáng)度，高粘接力，韌性好，良好的抗沖擊、防腐和耐久性。

1.    混凝土結(jié)構(gòu)缺損、蜂窩、麻面的修補(bǔ)與加固；

2.    水工建筑物過流面的抗沖磨損、抗氣蝕與抗凍融破壞后的修復(fù)與保護(hù)；

3.    化工廠、碼頭等混凝土或金屬構(gòu)件抗酸堿鹽腐蝕的防護(hù)與修補(bǔ)；

4.    公路、橋梁等主要受力構(gòu)件的修補(bǔ)與加強(qiáng)；

5.    機(jī)場(chǎng)跑道、車間等工程部位的抗磨損防護(hù)與修補(bǔ)；

6.    混凝土管道表面缺陷和連接處的快速封閉粘結(jié)；

7.    車間、倉(cāng)庫(kù)等地面的磨損修復(fù)；

8.    預(yù)制構(gòu)件裝配縫隙的灌注修補(bǔ)。

1.    抗沖擊，耐振動(dòng)，抗壓強(qiáng)度高；

2.    對(duì)舊混凝土基層有良好的粘結(jié)力；

3.    可潮濕基層粘接。

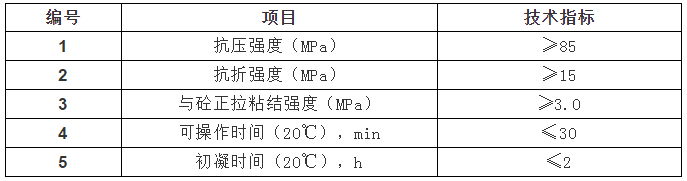

1、基層要求及處理

打磨去除混凝土基層表面的疏松層，露出堅(jiān)實(shí)骨料，徹底掃凈表面浮灰，基層要求堅(jiān)固，干燥；無(wú)貫通寬裂縫。

2、材料配制

RJ-H90膠液配比：RJ-H90甲組份 ：RJ-H90乙組份=4：1（重量比）；

RJ-H90砂漿配比：RJ-H90甲組份 ：RJ-H90乙組份：RJ-H90粉料=4：1：20（重量比），根據(jù)氣溫、立面或平面施工調(diào)整Z90粉料用量；

甲、乙組份取料容器分開使用，每次配料不宜過多，隨配隨用，30分鐘內(nèi)用完。

3、施工

涂刷膠液：將配制好的RJ-H90膠液攪拌均勻，采取輥涂或刷涂的方法，在處理好的基層上涂刷均勻，厚薄一致，確保完全涂滿基層。間隔0.5~4小時(shí)（根據(jù)氣溫初凝后）可以進(jìn)行下道工序；

壓抹砂漿：在膠液涂刷后表面變粘（ 手觸膠液有拉絲現(xiàn)象）后, 立即壓抹配制好的RJ-H90砂漿，同時(shí)壓實(shí)收光；

養(yǎng)護(hù)：干燥養(yǎng)護(hù)7天，可使用。

用量：6kg/m2左右（以結(jié)合層厚度3mm計(jì)）；

包裝：RJ-H90甲組10kg/桶，RJ-H90乙組2.5kg/桶，RJ-H90粉料25kg/袋；

貯存：貯存于5℃以上干燥陰涼處，保質(zhì)期未開封為12個(gè)月。

現(xiàn)場(chǎng)使用時(shí)，嚴(yán)禁在RJ-H90中摻入任何外加劑、外摻劑。不得與其他廠家生產(chǎn)的材料混用，以確保工程質(zhì)量；

使用后立即用酒精清洗工具，固化后的材料只能用機(jī)械方法清除。
